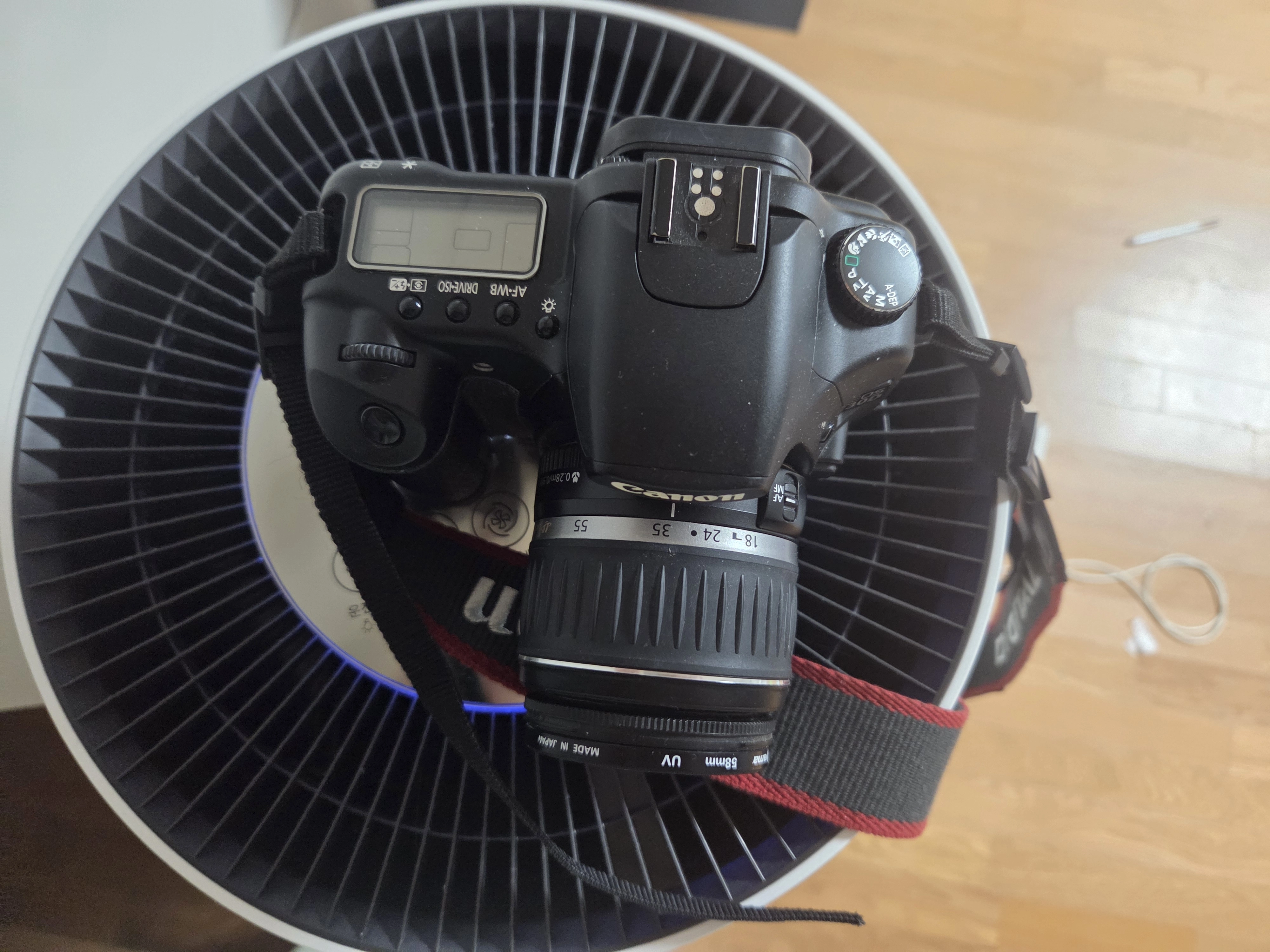

Canon EOS 30D 외부 전원(DC Coupler) 입력 시스템의 접촉 저항 증가와 전압 강하(Voltage Drop)에 따른 시스템 불안정성 분석

배터리 대체형 DC 커플러(Dummy Battery) 구조의 전기적 취약점과 접촉 저항의 법칙

스튜디오에서의 장시간 인물 촬영이나 천체 사진을 위한 밤샘 타임랩스 촬영 시, 리튬이온 배터리의 용량 한계를 극복하기 위해 'DC 커플러(일명 더미 배터리)'와 AC 어댑터를 사용하는 경우가 많다. Canon EOS 30D는 배터리실을 통해 전원을 공급받는 구조이기에, 배터리 모양을 한 플라스틱 껍데기(DR-400 등)를 삽입하여 외부 전력을 끌어온다.



그러나 공학적으로 볼 때, 이 방식은 배터리 직결 방식에 비해 전기적 손실이 발생할 수밖에 없는 구조적 한계를 지닌다. 배터리는 내부의 화학 에너지를 전극으로 바로 전달하지만, DC 커플러는 '어댑터 → 케이블 → 커플러 내부 단자 → 카메라 배터리 핀'이라는 복잡한 경로를 거친다. 문제는 이 경로상의 모든 연결 부위가 저항(Resistance) 성분을 가진다는 점이다. 옴의 법칙(V=IR)에 따라 전류(I)가 흐를 때 저항(R)이 존재하면 필연적으로 전압(V)은 떨어진다.



특히 20년 된 바디의 배터리실 내부 핀(Pin)은 도금 마모와 산화로 인해 접촉 저항이 증가한 상태다. 평소 배터리를 쓸 때는 경로가 짧아 문제가 드러나지 않지만, 외부 전원을 사용할 때는 긴 케이블 저항과 커플러의 접촉 저항이 합산되어 임계치를 넘게 된다. 이로 인해 어댑터에서는 8.4V를 보냈더라도, 실제 메인보드에 도달하는 전압은 7.0V 미만으로 떨어지는 심각한 전력 손실이 발생할 수 있다.

셔터 구동 시 발생하는 과도 응답(Transient Response)과 브라운아웃(Brown-out) 리셋 현상

외부 전원 사용 시 가장 흔한 고장 증상은 대기 상태에서는 멀쩡하다가, 셔터를 누르는 순간 카메라가 '픽' 하고 꺼지거나 재부팅되는 현상이다. 이를 엔지니어링 용어로 '브라운아웃 리셋(Brown-out Reset)'이라 한다. 카메라는 항상 일정한 전류를 소모하는 것이 아니다.



셔터 막을 열고 미러를 들어 올리는 모터가 작동하는 순간, 수 암페어(A)에 달하는 막대한 '돌입 전류(Inrush Current)'가 순간적으로 필요하다. 이때 전원 공급 라인의 저항(임피던스)이 높으면, 급격한 전류 소모를 전압이 따라가지 못하고 순간적으로 전압이 푹 꺼지는 '전압 강하(Voltage Sag)'가 발생한다.



메인 프로세서인 DIGIC II나 전원 관리 칩(PMIC)은 입력 전압이 특정 레벨(예: 6.0V) 이하로 떨어지면 회로 보호를 위해 시스템을 강제로 셧다운시킨다. 사용자는 이를 어댑터 고장으로 생각하지만, 실제로는 낡은 카메라의 배터리 접점이 순간적인 고전류 부하를 견디지 못해 전압을 떨어뜨린 것이다.



이는 배터리실 내부 핀의 탄성(Tension)을 보강하거나 접점을 세정하여 저항을 낮추지 않는 이상 해결되지 않는 물리적 문제다.

저가형 스위칭 모드 전원 공급장치(SMPS)의 리플 노이즈와 이미지 품질 열화

정품 AC 어댑터(ACK-E2) 대신 저가형 호환 어댑터를 사용할 때 발생하는 또 다른 문제는 '전기적 노이즈'다. 대부분의 현대식 어댑터는 효율이 좋은 '스위칭 모드(SMPS)' 방식을 사용하는데, 이는 고속으로 전력을 껐다 켰다 하면서 전압을 조절한다. 이 과정에서 필연적으로 고주파의 '리플(Ripple) 노이즈'가 발생한다.



정품이나 고급형 어댑터는 내부에 충실한 필터 회로가 있어 이 노이즈를 걸러내지만, 저가형 제품은 원가 절감을 위해 필터를 생략하는 경우가 많다. 깨끗한 직류(DC) 전원을 기대하고 설계된 EOS 30D의 아날로그 회로, 특히 이미지 센서의 A/D 변환기(Analog-to-Digital Converter)에 이 리플 노이즈가 유입되면 치명적이다.



사진의 어두운 부분에 규칙적인 가로줄 무늬가 생기거나(Banding Noise), ISO를 높이지 않았는데도 자글자글한 컬러 노이즈가 끼는 현상이 나타난다. 이는 센서 불량이 아니라 더러운 전원(Dirty Power)이 공급되어 신호 대 잡음비(SNR)가 무너진 것이다. 30D와 같은 구형 기기는 최신 기기보다 전원 노이즈 제거 능력(PSRR)이 떨어지므로, 전원 장치의 품질에 더욱 민감하게 반응한다.

케이블 인출구의 고무 덮개 경화와 배터리 도어 센서 오작동의 구조적 연관성

DC 커플러를 사용하려면 배터리 도어 하단의 작은 고무마개를 열고 그 구멍으로 전선을 빼내야 한다. 그리고 배터리 도어를 닫아야만 카메라가 작동한다(안전 인터록 기능). 하지만 세월이 흘러 케이블 인출구의 고무 덮개가 딱딱하게 경화되었거나 변형된 경우, 전선이 부드럽게 빠져나오지 못하고 도어를 안쪽에서 밀어내는 힘으로 작용한다.



이 반발력 때문에 배터리 도어가 미세하게 들뜨게 되면, 도어 안쪽의 마이크로 스위치가 눌렸다 떨어졌다를 반복하는 접촉 불량이 발생한다. 촬영 중 카메라를 조금만 움직여도 전원이 꺼지는 증상은 커플러 문제라기보다, 뻣뻣해진 케이블과 헐거워진 도어 사이의 기구적 부조화 때문이다.



이때는 케이블이 지나가는 경로를 확보해 주거나, 도어가 확실히 닫히도록 테이핑을 하는 등의 물리적 조치가 필요하다.

과전압(Over-Voltage) 유입 시 보호 회로의 한계와 메인보드 소손 위험성

마지막으로 가장 치명적인 위험은 어댑터의 전압 조절 실패다. 리튬이온 배터리는 화학적으로 전압이 8.4V(완충)에서 6.0V(방전) 사이로 제한되지만, 외부 어댑터는 내부 회로 고장 시 12V나 24V 같은 고전압을 그대로 출력할 위험이 있다.



EOS 30D의 메인보드 입력단에는 과전압 보호용 제너 다이오드(Zener Diode)나 퓨즈가 있지만, 이들의 보호 용량에는 한계가 있다. 특히 20년 된 바디 내부의 보호 소자들은 반응 속도가 느려져 있을 가능성이 높다. 저가형 어댑터가 순간적으로 튀는 서지 전압(Surge Voltage)을 내보내면, 보호 회로가 작동하기도 전에 메인보드의 전원 관리 칩(PMIC)이나 CPU가 먼저 타버릴 수 있다.



배터리는 서서히 죽지만, 어댑터는 카메라를 즉사시킬 수 있다. 따라서 오래된 카메라일수록 검증되지 않은 외부 전원 장치를 연결하는 것은 메인보드를 담보로 한 위험한 도박임을 인지해야 한다. 가장 안전한 전원은 언제나 순정 배터리다.
